繊維パッチコードとは

みなさん こんにちは 私はウェンディです 今日は光ファイバーパッチケーブルを ご紹介します 光ファイバー通信は現代の通信の主要な柱の一つとなり,現代の通信ネットワークにおいて重要な役割を果たしています交通データの急速な増加のおかげで

光ファイバーパッチケーブル

Ⅰファイバー・オプティック・パッチケーブルとは?

光ファイバーパッチケーブルは,両端にコネクタプラグと厚い保護コーティングを有する光ファイバーケーブルとして定義される.主に光ファイバー通信システムで使用される.光ファイバーアクセスネットワークケーブルテレビネットワーク,通信ネットワーク,コンピュータ光ファイバーネットワーク,光学試験装置.

Ⅱ. 光ファイバーパッチケーブルの構造

ファイバーオプティックパッチケーブルは,ファイバージャンパーに網膜遮蔽層がなく,光伝播のためのガラスのコアが中心であることを除いて,構造的には同軸ケーブルと同一である.中核を囲むガラスの封筒表面には薄いプラスチック (PVCまたはテフロン) の外装が付いている.

繊維パッチコードとピグテールの違いを 理解することが重要です一方,他の端は,他の光ファイバーケーブルコアに結合された融合の光ファイバーケーブルコアの破れた端ですインターフェースは,様々な形やサイズで用意されています. インターフェースは,様々な形やサイズで用意されています.異なるインターフェースには異なるカップラーが必要です.このジャンパーは2つの部分があり,ピグテールとして着用できます.

Ⅲ. 光ファイバーパッチケーブルの種類

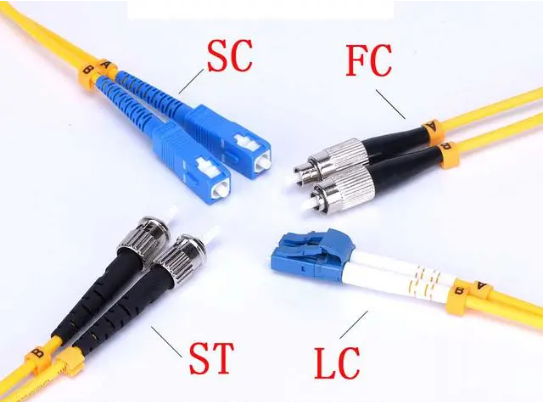

光ファイバーパッチケーブル (光ファイバーコネクタとしても知られる) は,光ファイバーコネクションで,光学モジュールに接続されている.それらは一緒に使用することはできません.LC光ファイバーコネクタがSFPモジュールSC光ファイバーコネクタがGBICネットワークエンジニアリングで一般的に使用される光ファイバーコネクタの完全な概要は以下のとおりです.

1FC型光ファイバーパッチケーブル:外部の強化のために金属の袖が使用され,固定のためにターンバックルが使用されます.オフィシャルデータセンター(パッチパネルで最もよく使用されます)

2SC型光ファイバーパッチケーブル:GBIC光学モジュールは長方形の殻と,回転を必要としないプラグアンドプル固定技術を持っています. (ルータースイッチで最も一般的に見られます)

3ST型光ファイバーパッチケーブル:外殻は円形で,固定方法はターンバックルで,光ファイバー配送フレームで使用される.(標準STコネクタは,10BASE-Fこの素材で作られている.

4LC型光ファイバーパッチケーブル: 接続用のコネクタですSFP使いやすいモジュール式ジャック (RJ) のロックメカニズムを使用するモジュール (これはルーターで広く使用される用語)

コンネクタによって FC,ST,SC,LC, MU,MPO/MTP,E2000,MTRJ,SMA末面接触方法には,PC,UPC,APC光学モジュールの接続に使用されるコネクタは主にLC.SCこの3種類のMPO/MTP. 光ファイバージャンパーコネクタは,光ファイバージャンパーを購入する際にユーザーが考慮しなければならない問題です.

コネクタの色により,青 (単モードコネクタに使用される),ベージュ,灰 (マルチモードコネクタに使用される) に区切ることができる.

尾蓋の色によって,灰色,青色,緑色,白色,赤色,黒色,ターコイズ色に分けられる.

ファイバーコアの数に応じて,単核,ダブルコア,4コア,6コア,8コア,12コア,24コア,48コア,72コアに分けられるか,お客様が指定する.

核の直径に応じて,マルチモードファイバーとシングルモードファイバーに分けられる. 50μm-65μmはマルチモードファイバーである.与えられた動作波長で複数のモードを伝達するファイバーを指す9μmは単モードの光ファイバーで,1つのモードの光を送信するだけインターモダルの分散は非常に小さいため,長距離通信に適しています.

報告書によると,ITU-T標準的な通信ファイバーは7つのカテゴリーに分かれますGさん651Gさん652Gさん653Gさん654,Gさん655Gさん656そしてGさん657その中Gさん651G.651-G.657は単調のファイバーですISO/IECマルチモードファイバーをOM1-OM5これらの5種類のマルチモードファイバーは主にローカルエリアネットワーク (LAN) とデータセンター (DCN) で使用されています.上記のファイバージャンパー,ETU-LINK () が利用できます.

繊維の長さは顧客の要求に応じてカスタマイズできます.

ケーブル外蓋の材料により,普通型,普通阻燃型,低煙性ハロゲン無型 (LZSH),低煙性ハロゲン無型阻燃型に分けられる.装甲装甲式ジャンパーは新しいタイプです

設備室や他の危険状況で利用できる光ファイバーパッチケーブルです装甲されたパッチケーブルは,ステンレス鋼のホースの保護を強化し,標準の光ファイバーパッチコードよりも強い圧縮性および拉伸性を持っています.

Ⅳファイバー・オプティック・パッチケーブルをどうやって選ぶか?

OM1,OM2,OM3,OM4マルチモード,OS2シングルモード光ファイバーは,光ファイバーパッチ接続で一般的に見られる.SCST,FCLCMTRJ,E2000は,光ファイバージャンパーコネクタの種類である.実際は,すべてのサイズに合ったソリューションはありません.そして,あなたはあなたのニーズに基づいて選択する必要があります.ネットワーク の ジャンパー を 選べ たら どんな 要素 を 考慮 する べき です か簡単な指示に従ってください

1. 光ファイバーコネクタの種類

異なるデバイスには異なるコネクタが使われます 主にMPOSCFCはLCSTインターフェイスジャンプ:

(1) MPO型光ファイバーパッチケーブル: 40G,100G光学モジュール接続および高密度データセンターに使用される.

(2) LC光ファイバーパッチケーブル:SFP光学モジュールの接続に使用され,モジュール式ジャックを使用し,このタイプのジャンパーは一般的にルーターで使用されます.

(3) SC型光ファイバーパッチケーブル:GBIC光学モジュールに接続されています.そのシェルは長方形で,固定方法はプラグインロックタイプで,回転する必要はありません.一般的にルーターやスイッチで使用される;

(4) FC型光ファイバーパッチケーブル:外側の強化方法は金属の袖を採用し,固定方法はターンバックで,一般的に配送フレームに使用されます.

ST型光ファイバーパッチケーブル:殻は丸い,固定方法はターンバックルで,一般的には配送フレームで使用されます.

2繊維の種類

マルチモード光ファイバーパッチケーブルは50/125umまたは62.5/125umのファイバーを使用し,シングルモード光ファイバーパッチケーブルは9/125umのファイバーを使用する.遠隔データ伝送は単調光ファイバーパッチケーブルで処理される短距離のデータ送信は多モードの光ファイバーパッチケーブルで処理されます.単モードの光ファイバーパッチケーブルのジャケットは黄色です.複数のモードの光ファイバーパッチケーブルはOM2 (オレンジ) と分類されるOM3 (水青),OM4 (紫),OM5 (オレンジ) (リンゴ緑)

3接続器を磨く方法

光ファイバーの伝送質は,異なる磨き方法によって決定されます.PC/UPCは青色で,APC緑色です

PC (Physical Contact) は,物理的な接触の略です.フェルル表面は小さな球状の形に磨かれ,繊維コアは屈曲の最高点に位置しています.繊維部品間の空気の隙間を縮小し,2つの繊維端面を物理的に接触させる.

超物理的な端面はUPC(超身体的接触)UPC接続器の端面は完全に平らではありませんが より正確な交配のために少し曲線がありますUPCPCをベースにしていますが,端面の磨きや表面の輝きが良く,端面はもっとドーム状です.

繊維の端面は,通常, 8° のベーブルに磨きAPC(角形物理接触) 角形物理接触です 光を光源に直接反射する代わりに 角形角度を反射することで8° 角の斜面により,繊維端面がより緊密に,接続性能が向上します..

PCの挿入損失UPC., そしてAPC通常は0.3dB未満ですが,より狭い空気の隙間のため,UPC/PCコネクタでは 低挿入損失を 容易に行うことができますAPC業界標準のリターン損失は -60dBPC回帰損失は -45dBUPC返信損失はしばしば -50dB (またはそれ以上) で,PC返信損失は -45dB です.

4ファイバーオプティックパッチケーブル 保護用マニュアル

PVCとLSZH一般的に光ファイバーパッチコードに使用されます

LSZH (Low Smoke Zero Halogen) は,低煙のハロゲンのない材料で,環境保護と炎阻害性能が良好ですが,比較的高価です.PVC(ポリビニル 塩化物) ポリビニル 塩化物材は燃え易く,有毒なガスを産生するので,屋内での使用には適しており,価格も安い.

繊維パッチケーブルを選ぶとき 繊維パッチケーブルを選ぶとき 繊維パッチケーブルを選ぶとき材料の信頼性だけでなく,伝達速度と損失も考慮する必要があります特定のパラメータの情報

ファイバーオプティックパッチケーブルを使用する際に,ボンプを避けるために,フェルルの端面はシールドされ,粉末キャップは,解体後すぐに適用されるべきです. 送信中に,レーザー信号は繊維の端面に直視すべきではない.

Ⅴファイバーオプティックパッチケーブルの使用に関する注意事項

光ファイバーパッチケーブルの使用に関する注意事項: (単調光ファイバージャンパーと多調光ファイバージャンパーを含む)

1光学モジュールのトランシーバー波長が一致しなければならない:光学モジュールのトランシーバー波長がファイバージャンパーの両端に一致しなければならない.繊維ジャンパーの色を比較することです.

2. 異なった規定がない限り. オレンジ色マルチモード繊維は,短波光学モジュールで使用される. 黄色色シングルモード繊維は,長波モジュールで使用される.これは,製造者の構成に依存しているため,一般的な誤解ですこれはデータ転送の正確性を確保するために行われます.

3. 光ファイバー の プラッチ コード は 敏感 な 材料 で でき て いる の で,使用 の 間 に 過剰 に 折りたたみ さ れ たり 巻き込ま れ たり する こと は 許さ れ ませ ん.保護 カバー が 存在 し て いる と し て も,注意 を 払わ なさい.簡単に破壊できるだけでなく光の濃度を減少させる過程を表す用語です. 減光は,光源の濃度を減少させる過程です.

4ファイバー オプティック パッチ ケーブル 保護: 光ファイバー カップル を 接続 し た 後,塵 や 油 に 耐え ない なら 損傷 する.
