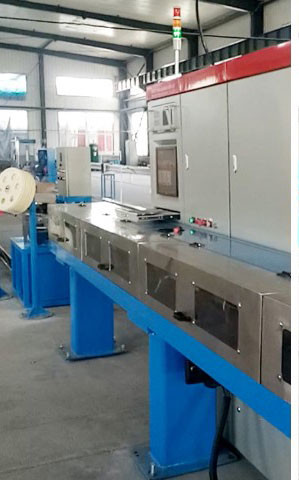

ロングバン RBTX-SZ12I800 SZ ストランディング生産ライン
このSZストランディングラインは,ファイバーローズチューブ最大3.5mmを含むストランディング光ケーブルコア,フィルラーおよび強化メンバーをストランディング光ケーブルにします.
特徴:

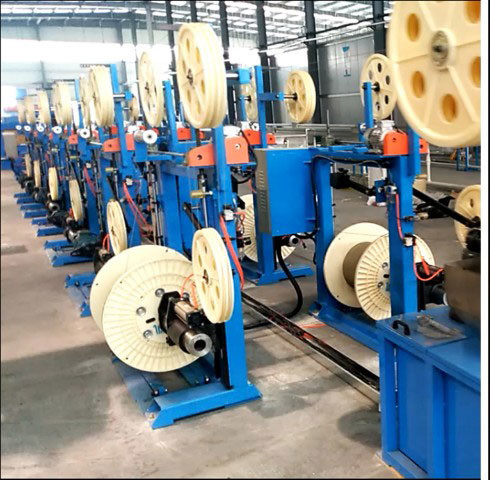

1パイオフはモーター付きの取っ取り装置で,パイオフの緊張は安定して信頼性があり,最大数は12個に達します.
2SZストランディングは完全な差分構造であり,ストランディングピッチは安定しています.
3結合糸は,二重頭単点二方向交差扭曲方法を採用し,糸の緊張は,安定かつ信頼性の高い分割によって制御されます.
4生産ラインには,電圧過剰,放出ライン破裂,水阻塞ベルト破裂などの音声と光のアラームがあります.
5高度な自動化で,MES,ERPシステム,リアルタイムトラッキングと生産管理とリンクすることができます.
6主な制御システムとコンポーネントは国際的に有名なブランドを採用し,生産ラインは高い安定性と信頼性を持っています.
テクニカルパラメータ
| パラメータ | 価値 |
| 構造の速度 | 100m/min |
| ローズ・チューブ・ペアオフ番号 | 12 |
| SZ 曲線ピッチ | 50mmから800mm |
| SZ 逆角 | ±4π-±24π |
| SZ最大回転速度 | 最大: 1800rpm |
| プレッシャーヘッドの最大速度 | 最大: 4000回転/分 |
| プレッシャーピッチ | 20mmから500mm |
| 追加損失 | ≤ 0.02db/km (sm ファイバー) |
| 生産ラインの長さ | ≤40m |
| 電力供給要件 | 68KVA,AC380V ±10% 50HZ 3相5ワイヤ |
| 電力消費 | 40KW/h |
| 容量 | 4~6km/h |
ライン構成
011250 払拭する
02.Φ800 張力ユニット
03.Φ800 ローズ・チューブ
04.鉄線導装置
05.ゼリー補填装置
06.ケーブルコア収集装置
07.SZオシレーター
08.2輪同心交差結合機
09.防水テープの返済
10単輪同心交差結合機
11.800 カプスタン
12.800 張力装置

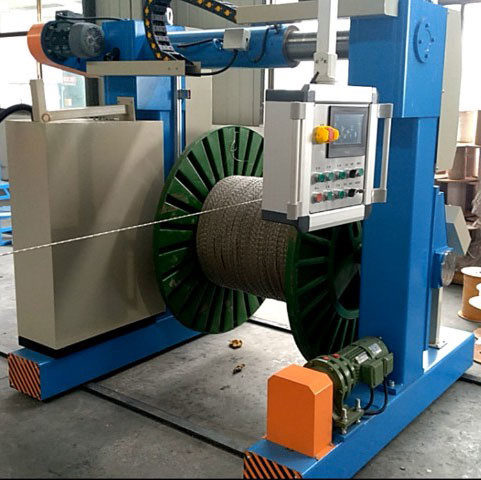

13.1400 取っ取り (地面ゲンター型オプション可);

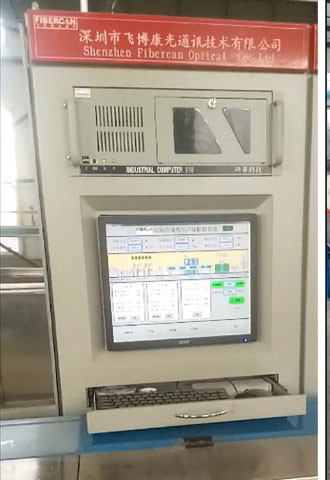

14.PC+PLC FIBERCANプログラム 電源制御キャビネット
完全なセットの設定以上は,異なる構造ケーブルの生産要求に応じて調整できます.
